壁掛けテレビボードのDIYに初挑戦!

こんにちは!はまちゅぅです。

やっと引っ越ししたので、前からやってみたかった賃貸で壁掛けテレビをDIYで初挑戦!
ついに完成して大満足の仕上がりになりました〜。

まずはビフォーの壁。こんな感じ。

引っ越し前からpintarestなどでDIY先輩方の作品を参考に、頭の中で妄想してたへたくそなイメージと設計図的なものを作成。

最初の工程は壁紙張りです。

賃貸でも綺麗にはがせる壁紙でセレクトしました。
初壁紙張りにしては上出来。

そして次の工程は、ホームセンターへ行き、設計図を元に2×4材やベニヤ板をカットしてもらいました。

今回、2×4材の固定にはディアウォールかラブリコで悩みましたが、ディアウォールだと2×4材より厚みが出てしまうので極力出ないようにラブリコを採用。

スポットライトをつけるのでベニヤをかまします。

次に重量のある壁掛け用金具とTVを支える横の柱を取り付けました。

心配だったので上の柱は上下からL字金具で固定。
(上下から同じ位置に打ち込むので木ねじがぶつかった。そりゃそうだ)

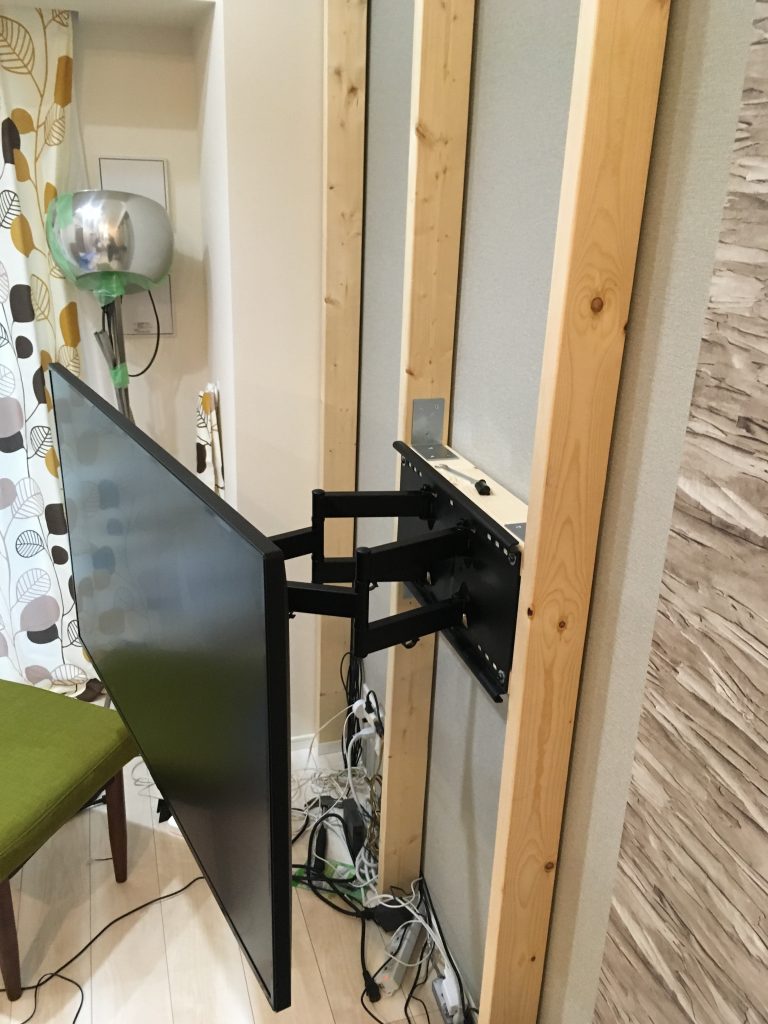

強度的に大丈夫なのかかなり不安でしたが、金具を取り付け、テレビも恐る恐る取り付けてみます・・・何とか大丈夫そうです。

テレビの中心が床から1000mmになるよう計算はしていたので、ちょうどいい高さです。
45度まで横に振れるので
ダイニングテーブルからでもバッチリ見れます。

壁になる部分は後で配線を変更したりできるように、釘で打ち込むのではなくマジックテープで貼り付ける仕様にしました。
パネルと柱にマジックテープを木工用ボンドで貼り付けます。
マジックテープにしたことでラブリコの厚み分ぐらいになり、隙間がなくなりちょうどよくなりました。

IKEAのスポットライトを取り付けました。
(3連のスポットライトがあるのに単体を3つ買ってしまうというミス)

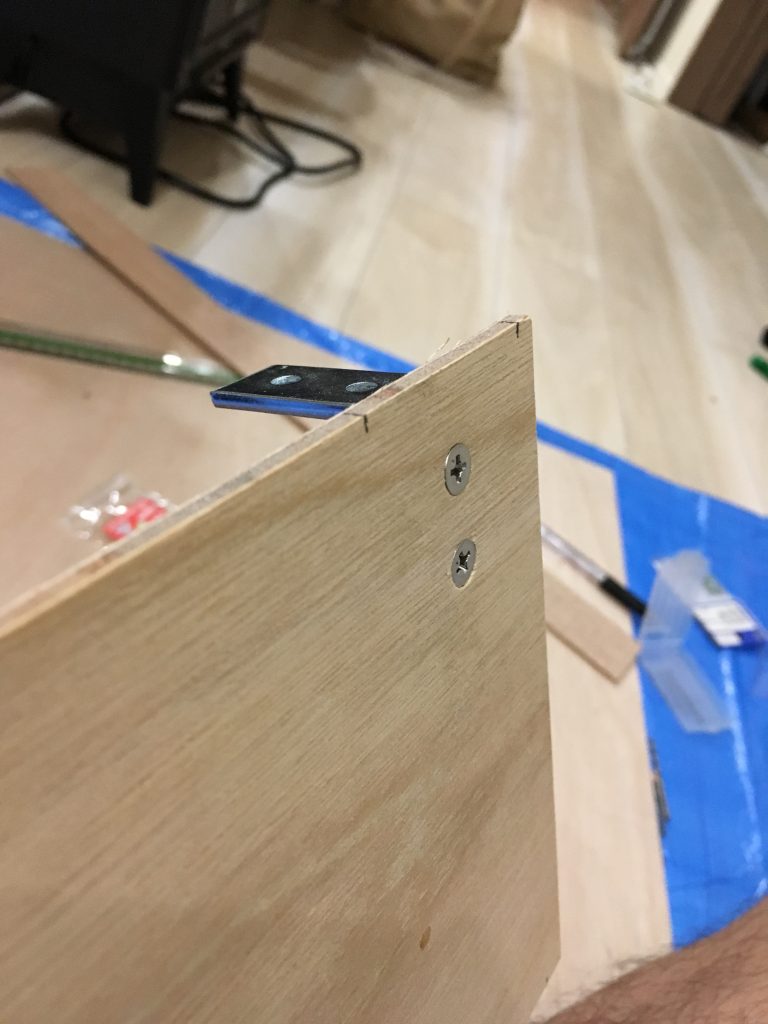

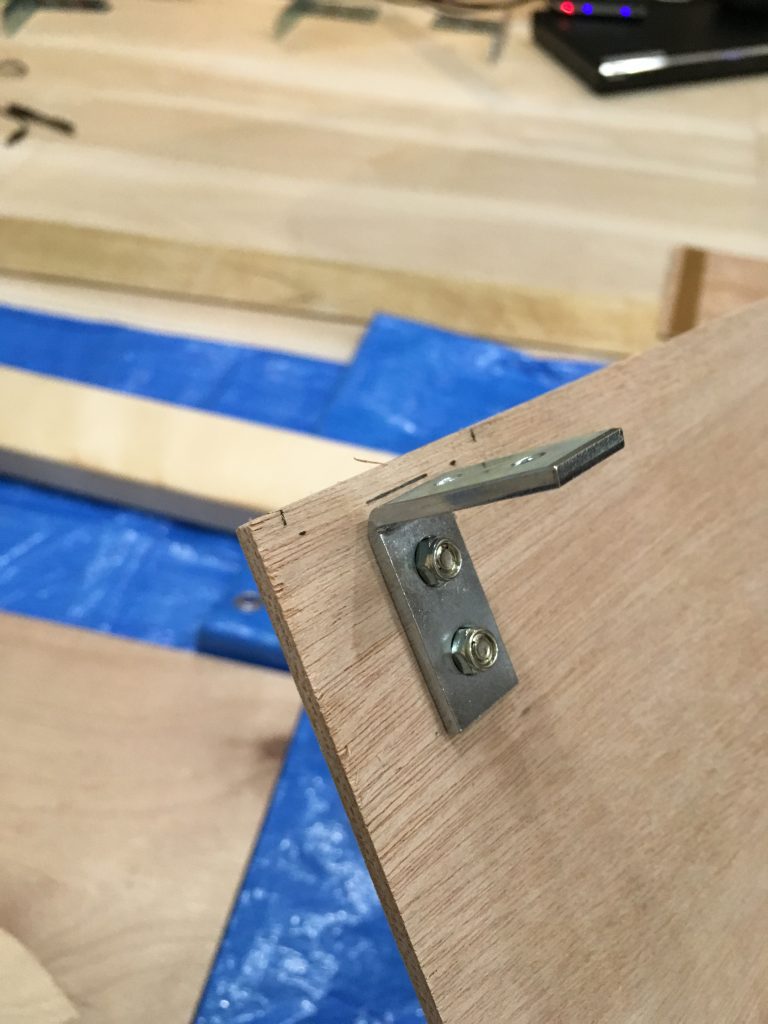

スポットライトを隠す板にも壁紙張るので、目立たないようにL字金具を取り付けます。

そして、途中工程の写真が撮れてなくて一気に完成に近づきます。(ぉぃ

今回のこだわりで、部屋の角のでっぱり柱(写真左)より天板を前に出したくなかったので、スピーカーも柱サイズに収まるものをセレクトしました。

お掃除ロボットを導入するため、なるべく床に物を置かないようにしたかったので、中段部分はウーファーを入れるスペース確保のために空けた設計です。そして壁パネルの高さのズレをごまかす 吸収し、コードを隠せる仕様にもしました。

天板はちゃんとやすりがけ&ニス塗りもして、L字のねじれた金具で固定。

ここで各器材を載せてみます。

・・・レコーダーがはみ出てるよ。(汗

どこで計測をミスったのかレコーダーの奥行きをはかり間違えていたため急遽レコーダーを納めるように板をカット。

レコーダーの奥行きは変えれないし、天板の奥行きも変えれないので、しょうがない仕様変更です。
まぁ、何とかうまく収まったのでよしとしました。

あとは各パネルに壁紙を貼ります。

パネルを取り付けて配線を見えないようにまとめて完成が近づいてきました!

サイドも同様にマジックテープ固定で貼り付け!

巾木(はばき)も部屋のデフォルトに合わせてマジックテープで貼り付け。

だいぶ途中工程はしょりましたがこんな感じに仕上がりました〜。
配線が見えなくてスッキリ!

AppleTV、Airmac、HDMI切り換え機(リモコン)、Nature remo、録画用ハードディスク、 Philips Hueブリッジ、スマートプラグなどが隠れてます。
照明やテレビなどはすべてGoogleHome経由で音声でコントロールします。

何度ホームセンターに通ったことか。

予算は・・・結構かかったなw
でもDIYなので業者さんに頼むよりは格安で思い描いた通りのものが出来上がったと思います。

観葉植物もセレクトに迷いましたが、イメージ通りになったかなー。

いろいろ想定外のことがあり、設計があまいな〜と痛感しましたが、初めてのDIYにしては上出来で大満足です。
次は洗濯機置き場がダサすぎるので、頑張ってみたいと思います。

洗濯機置き場をDIYしてみた」アップしましたのでぜひ見てください!

ライフメディアへ無料登録

=== 追記 ===

カーテン横の柱ですが、24時間換気口がダサく、どうしても隠したくてDIYしました。

2×4材を縦半分にカットして、ニス塗り&やすりがけ。
板付きナットとアジャスターで固定して並べ、安っぽくないちゃんとしたフェイクグリーンをつけました。

=== 追記2 ===

はまちゅーぶ」 DIY
HamaCamp」 キャンプ
YOUBEチャンネル公開しました!。
ぜひ見てくださいね〜。

HamaCamp


「壁掛けテレビボードのDIYに初挑戦!」への85件の返信

めちゃくちゃすごいですね!
そして自分の理想の形でもあります!
参考にさせて頂きます(*’-‘*)
ベニヤ板のマジックテープ留めは安定感は如何ですか?

ありがとうございます。
私もマジックテープ検討してみます!

柱にもマジックテープをつけてベニヤ板をつけてるのですよね?
あと、サウンドバーの後はコード類が全く見えないのですが、どのように配線処理をされてるのですか??

柱側にマジックテープの雌、ボード側に雄ですね。
サウンドバーの箇所写真1枚追加しておきましたが分かりますでしょうか。

本当にすごいです 昨年新築しましたが無知だったため、壁掛けまでは良かったものの、ブルーレイなどの置き場所がなく困ってました。参考にさせていただきます

仕上がりが素晴らしいので少し教えて下さい!
高さで迷っていまして
1、床からスウィッチが乗っている棚までの高さ
2、その棚からサウンドバーが載っている棚までの高さ
3、その棚からテレビ下端までの高さ

バランスが難しくて迷ってましたのでぜひとも教えて下さい。

ありがとうございます。
棚板の厚さは30mmで各高さは以下となります。
ご参考になれば幸いです。

1)175mm
2)210mm
3)230mm

早速のコメントありがとうございます!
床からの高さを200ミリで考えてたので助かりました。
クリスマスイブですが作業します!!

はじめまして、こんにちは。

凄いですね!素晴らしい完成度!

同じタイプのスポットライトを取り付けたいのですが、どう調べれば出てきてますか?😃

こんにちは。
マジックテープは、どこの物を使われていますか?😃 よろしければ、教えていただきたいです。

ホームセンターのやつで、メーカーまでは覚えてないです。
2cmぐらいの幅です。
色が選べたので木の色に合わせました。
はり合わせるので見えないんですけどね。

明けましておめでとうございます(笑)

ご丁寧にありがとうごさいます、参考にさせていただきます。😃

4mmです。
若干反るので、あれば5mmぐらいがよいかもしれません。

お返事ありがとうございます。
5.5mmでも大丈夫でしょうか?
ラワンベニヤの2.5mm、4mm、5.5mmがありました。

5.5mmでもマジックテープ取り付けで大丈夫かと思いますが、試したわけではないので分かりかねます。
木材ですので厚みがあっても反りますし、重くもなりますので取り外し時が少し大変になるかもしれませんね。

参考になります。
せっかくなので、はまちゅぅさんと同じ4mmで、やってみようと思います。
(^^)
何度も何度も、すいませんが壁紙はサイドも正面と同様に床に置いて壁紙を貼ってから柱に取り付けすれば、よろしいでしょうか?

なにぶん壁紙貼るのが初めてなので不安でしたので質問してみましたm(__)m

そうですね。
床で貼った方がしっかりはれると思います。
完成したら是非拝見させてくださいね!

凄く参考になります!!1つ質問してもよろしいでしょうか?オーディオの乗せている台はどう取り付けましたか?

参考になれば幸いです。
写真では分かりにくいですが、L字の金具で4箇所ベースの柱と止めてます。

お返事ありがとうございます!もう一つ質問です!ベニアの端の切れ目の所は壁紙どうしてますか?

コメント失礼します!
ブルーレイとか乗せてる板の種類と、厚み、横幅を教えて頂けると嬉しいです!
参考に作りたいと考えております!

ノブさん
コメントありがとうございます。完全に見落としておりました。。。
柱間は560mmになります。

オーディオに載せてる台に付けているL字のねじれた金具はどこで売ってましたか?
調べてみたが見つからなくて…。
よろしくお願いします。

ちょっと覚えてないのですが東京都江東区のホームセンターで、コーナン、島忠、ビバホームのどれかです。
このL字金具はいろいろ探してなかなかいいのがなかったんですよね。

コメント失礼致します。

我が家もTVを買い替えたので壁掛けに挑戦しようと思ってネットで検索したら とても素敵な壁掛けTV DIYですね
とても真似は出来ないと思いますが 参考にさせて頂きたいです。
質問があるのですが
ケーブルブッシングの寸法とどこで購入したか教えて欲しいのですが

ありがとうございます。
壁側の直径は4cmだったと記憶してます。
ケーブルブッシング?は記憶が曖昧ですが、東京都江東区のホームセンターで、コーナン、島忠、ビバホームのどれかです。
サイズが合わなかったので、ケーブルブッシングをカッターでパックマン状に少しカットしてはめ込みました。
ご参考になれば幸いです。

返信ありがとうございます。近くにあるコーナンには売っていなかったのビバホームか島忠で探してみます。 ありがとうございました。 壁紙をどうしようか色々考え中です。きっと今が一番楽しい時なんだと思います。できるか不安ですが…

壁紙選び、作り始め楽しいですよね〜。
できたら是非写真見せてください!

はじめまして。
面テープ、ナイスアイデアですね!
是非参考にさせて頂きたいと思います。
壁を作る場合薄くしたかったので壁と並行に立てることを考えたのですが、強度を考えてもはまちゅうさんの様に垂直が良さそうですね。

幾つかよろしかったら教えて下さい。
Bluetooth操作で
壁にしまえるものは出来るだけしまいたく、私もApple TVを隠してしまいたいのですが、ラブリコ の幅より少し大きいかと。
立てて壁に入れてらっしゃいますか?

素晴らしい出来ですね!!
まさに理想の壁掛けテレビの形です!

参考にしたいので1つ教えて頂きたいのですが、
スポットライトを取り付けたベニヤ板を前面で隠している(壁と平行面の)板は、どのように固定しているのですか??

とても素敵な壁掛けTVですね!
イケアのスポットライトはどの商品になりますか?よければ教えてください。
あと、スポットライトのスイッチは手動ですか?TVのUSBに連動しているのかわからなかったのでお願いします

こんにちは、壁掛けテレビを作りたいと思いこちらの記事に来ました。大変勉強になります。
一点教えて頂きたいのですが、壁掛けテレビ用金具はどこにねじ止めをされ、どこに荷重がかかっているのでしょうか?
画像を見るとL字金具で固定された横渡しの木に壁掛けテレビ用金具を止められているように見え、荷重がL字金具にかかっている様に見えましたので、教えて頂けますと大変ありがたいです。
何卒よろしくお願い致します。

ご返信ありがとうございます!!
42インチのテレビということで10キロ近くあるのではと推測しますが、L字金具に持たせることができるのですね。
縦の2×4材に止められなかった理由は何かあるのでしょうか?間隔の問題ですか?

縦材だと角の4箇所だけしか止めれないので、強度確保もかねて横材を入れました。
横なら数カ所ビス止めできますし、荷重分散できるかなぁってとこです。

ご回答ありがとうございました。大変参考になりました。
我が家はここまで横幅が広くない壁面に設置しようとしておりビスの固定箇所が悩みだったのですが、こちらのアイデアを参考にさせて頂きます。
本当にありがとうございます!

こんにちは!とても素敵なDIYですね!今まで見てきたもので1番理想に近いです!
いくつか質問させて下さい

1. 工具も含めて予算はざっくりどれくらいでしょうか
2. 制作期間はざっくりどれくらいでしょうか
3. 作業人数は何人でしょうか、1人でも可能でしょうか

コメントありがとうございます。

1)すいません、全然予算管理しておらずまったく不明です・・・。5万ぐらいでしょうか。。。
2)1週間ぐらいでしょうか。
3)1人です。

はじめまして!
すごくいいDIYですね!是非参考にさせてください!
一つ質問なのですが、
マジックテープを木に貼り付ける際、両面テープタイプではなく、ノリの付いてないタイプをボンドのみで接着しているのでしょうか?
経年劣化などがどうなのか気になりましたので、ぜひ教えて頂けると幸いです!

ありがとうございます。
両面テープではなく木工用ボンドです。
いちおホームセンターの詳しい方にも相談した上でこの方法を取りました。
経年で影響が出るかは分かりかねますが今のところ全然大丈夫そうです。

コメントありがとうございます!
ボンドでも結構強度が出るのですね!
是非参考にさせていただきます!

素敵なDIYですね!
私もはまちゅうさんをお手本にやってみようと図面を書いているところです!
一つお伺いしたいのですが、照明隠しにL字で板を固定していると思いますが、照明隠し用の板は何センチでしょうか?
あと、一番床側にモール隠し?
と表現すれば良いでしょうか。
ディアウォールを隠すように白い板みたいなもので隠していると思いますが、これはどのようなものを購入されたのでしょうか?
お忙しいところ申し訳ありませんが、ご教授願えないでしょうか?

照明隠しは4mmのベニアです。
スポットライトなど取り付けるようでしたら、アジャスター(ラブリコ)にかませる板は厚みがあった方がよいと思います。
また、モール隠しといいますか、巾木(はばき)といわれるものです。
ホームセンターに売ってますので、おうちの巾木に近いものを探してみてください〜。

返信ありがとうございます!!
私の説明不足ですみません。。。m(._.)m
お聞きしたかったのは、板の厚みではなく、照明隠し用に使用されている板の長さです(>_<)
アジャスターにかませる板と前部分に垂れ下がっている板の長さを教えて頂けたら助かりますm(._.)m

はまちゅぅ様
すばらしい! 参考になりました!
私も作りってみたいですが…
自信ないです…(T_T)

ありがとうございます。
私も最初は自信なかったです。
今も必ずなんか失敗しますし、自信ないです。
できそうなのからチャレンジしていきましょ〜。

KJさん
コメントありがとうございます。見落としておりました。。。
フィートも覚えていないので値段もわからないです・・・。
ウッドショックで値段上がってますね。。。

はまちゅうさんの丸っ切り真似して形が全く同じ物を作りました!めちゃくちゃ上手くいって大満足です。ありがとうございました😊

記事の情報不十分ですが、参考いただいて幸いです。
よければぜひ完成の動画や写真拝見できれば嬉しいです。

拝見しました!
すごい!めっちゃクールに仕上がってますね!
奥さんにも喜んでいただいてよかったですね!

ありがとうございます!
本当にいい参考になりました!
この記事を見つけて良かったです!

ありがとうございました!

はまちゅぅ様
数か月間、作品を眺めていたものです。
サウンドバーの購入をきっかけにDIYに挑戦する気になりましたが、色々探しているうち、はまちゅうさんの素晴らしい作品に出あいました。
一つ教えてください。
テレビを壁かけするための金具、どこで購入しましたか?
頑丈そうで、真似させて頂きたいです。(自力で探そうとしましたが、ありすぎて、決められませんでした)
是非、教えてください

エミママさん
ありがとうございます!
使用したテレビ壁掛け金具は下記になります。
https://amzn.to/3gRoEQN
お持ちのテレビのサイズに合わせてご検討してみてください。

はまちゅう様
回答頂き、本当にありがとうございました!
こんなに早く回答頂けるなんて。。。感激です!
しかも、「プライムデー」中に回答頂けたおかげ、少し安く購入できそうです!
DIY中、躓いたらまた相談させてくださいね!

よろしくお願いします。

エミママさん
「プライムデー」いいですね!
私で分かることでしたらいくらでもご相談ください。
怪我なく、楽しんでDIYしてくださいね〜。
